[Tuto] éclairer son coffre de scooter

Écrit par
Le 03 Février 2012 à 19:25
Voici un tutoriel détaillé avec photos pour exploser la manipulation pour installer un éclairage à l'intérieur de votre coffre de scooter.

Un éclairage dans son coffre

Bonjour à tous,


Je mets à votre disposition mon premier tuto illustré pour partager une démarche pour installer une lumière dans son coffre de scooter. Je me suis servi de mon Yamaha Aerox mais vous pouvez appliquer le tuto sur n'importe quel scooter pour peu qu'il dispose d'un coffre bien sûr mais aussi dispose d'une batterie.

L'éclairage est utilisé pour son aspect pratique ou bien comme élément de décoration.



Matériel nécessaire pour poser un éclairage de co

- 2 câbles électriques avec fiches
- Une ampoule (j'ai utilisé une lampe de matricule pour voiture mais il peut y avoir d'autres solutions)
- Commutateur de porte de voiture.



Première étape : Raccordement des câbles

Le raccordement des câbles est facile avec le branchement d'un câble vers le (+) et l'autre vers le (-) de la batterie.

Deuxième étape : Fixation de l'ampoule

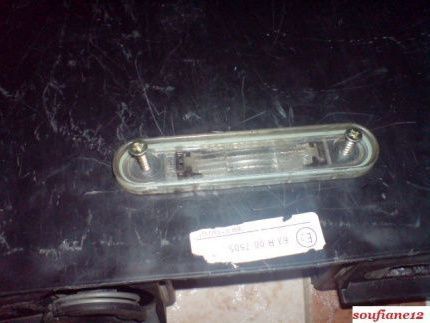

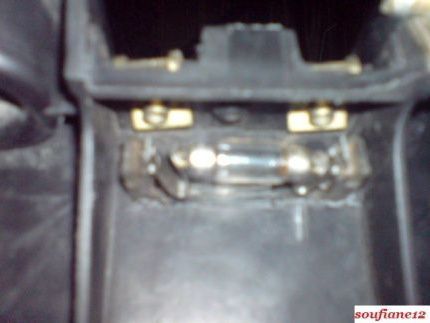

Pour fixer son éclairage, il faut faire un trou sur le coffre de la manière suivante :

Troisième étame : Fixation du commutateur

Il est possible d'utiliser l'ouverture du coffre pour actionner l'éclairage du coffre. Comme pour les portières de voitures, on a besoin d'un commutateur pour que l'ampoule s'eteingne lorsque le coffre est fermé c'est le meme principe pour les portes des voitures. Moi j'ai utiliser un commutateur de porte de Mercedès avec une petite modification pour qu'il soit adéquat, aussi il faut faire un trou pour le fixer :

Résultat : Un éclairage à allumage automatique

Et voila ce que ça donne en image :

A la prochaine
