Schémas de pièce Yamaha Aerox et Mbk Nitro

Écrit par
Le 13 Décembre 2010 à 13:47
Voici quelques schémas éclatés de pièce Nitro et Aerox avec la nomenclature du schéma du Carter moteur, de la transmission, du démarreur et du kick.

Schémas en coupe de pièces Aerox et Nitro

Voici un ensemble de schemas éclatés de pièces pour Yamaha Aerox et pour Mbk Nitro.

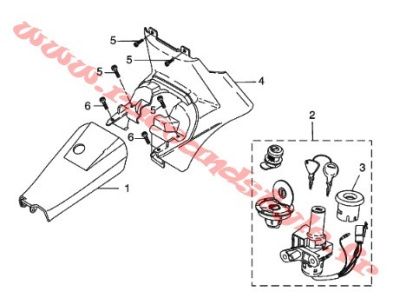

Carter moteur = Cache batterie - Nieman

Retrouvez les pièces détachées de votre trappe batterie et contacteur à clé d'origine MBK Nitro.

Sur le schéma vous retrouvez une pièce avec un numéro qui vous informera le déroulant ci-dessous.

1. Trappe batterie

2. Contacteur à clé

3. Couvercle

4; Cache

5. Vis ( x4 )

6. Vis ( x2 )

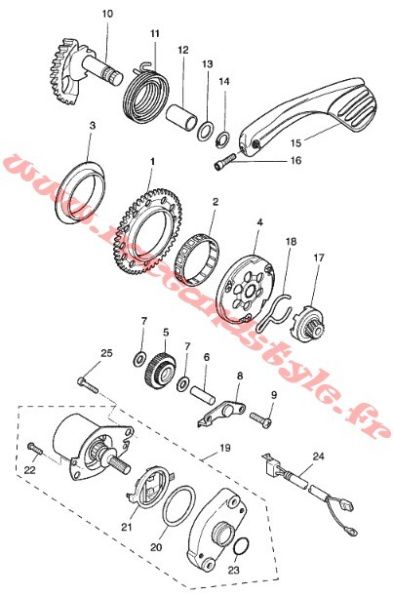

Carter moteur = Demarreur - Kick

.Retrouvez les pièces détachées de votre démarreur et pièce de kick MBK.

Sur le schéma vous retrouvez une pièce avec un numéro qui vous informera le déroulant si dessous.

1. Pignon

2. Roulement

3. Bossage

4. Roue libre démarreur

5. Pignon

6. Axe

7. Rondelle (x2)

8. Plaque pignon

9. Vis (x2)

10. Axe de kick

11. Ressort

12. Douille

13. Rondelle

14. Clips

15. Kick

16. Vis

17. Pignon kick

18. Clips

19. Démarreur complet

20. Joint

21. Charbon

22. Vis (x2)

23. Join torique

24. Fils

25. Vis c (x2)

Carter moteur = pompe a eau

Retrouvez les pièces détachées de votre mécanisme de pompe à eau d'origine MBK pour les scooter équipés de refroidissement par eau (liquide) .

Sur le schéma vous retrouvez une pièce avec un numéro qui vous informera le déroulant ci-dessous

1. Axe de turbine

2. Goupille

3. Roue de pompe a eau

4. Clips

5. Carter de couvercle

6. Joint torique

7. Vis (x3)

8. Durite

9. Collier

10. Caoutchouc (x3)

11. Rondelle (x3)

12. Axe (x3)

13. Couvercle

14. Roulement

15. Entretoise

16. Joint spy

17. Vis

Carter moteur=variation

Retrouvez les pièces détachées de votre variation d'origine MBK.

Sur le schéma vous retrouvez une pièce avec un numéro qui vous informera le déroulant ci-dessous

1. Axe transmission

2. Roulement

3. Joint spy

4. Cloche

5. Écrou cloche

6. Variateur

7. Galets ( x6 )

8. Plaque

9. Guide variateur

10. Canon

11. Rondelle

12. Courroie

13. Poulie ventilé

14. Étoile

15. Rochet

16. Rondelle

17. Embrayage

18. Ressort (x3)

19/ Clips (x3)

20. Poulie

21. Correcteur

22. Joint spy ( x2 )

23. Joint torique ( x2 )

24. Join correcteur ( x2 )

25. Ressort

26. Guide ressort

27. Écrou embrayage

28. Entroide

29. Écrou

Cadre année 2004

Retrouvez les pièces détachées de votre cadre d'origine MBK année 2004.

Sur le schéma vous retrouvez une pièce avec un numéro qui vous informera le déroulant si dessous.

1. Cadre

2. Balancier

3. Vis balancier (x2)

4. Écrou (x2)

5. Axe moteur

6. Écrou axe moteur

7. Caoutchouc (x4)

8. Support

9. Vis (x4)

10. Pastille de selle

11. Prisonnier (x8)

12. Prisonnier (x4)

13. Poignée passager

14. Vis (x4)

15. Prisonnier



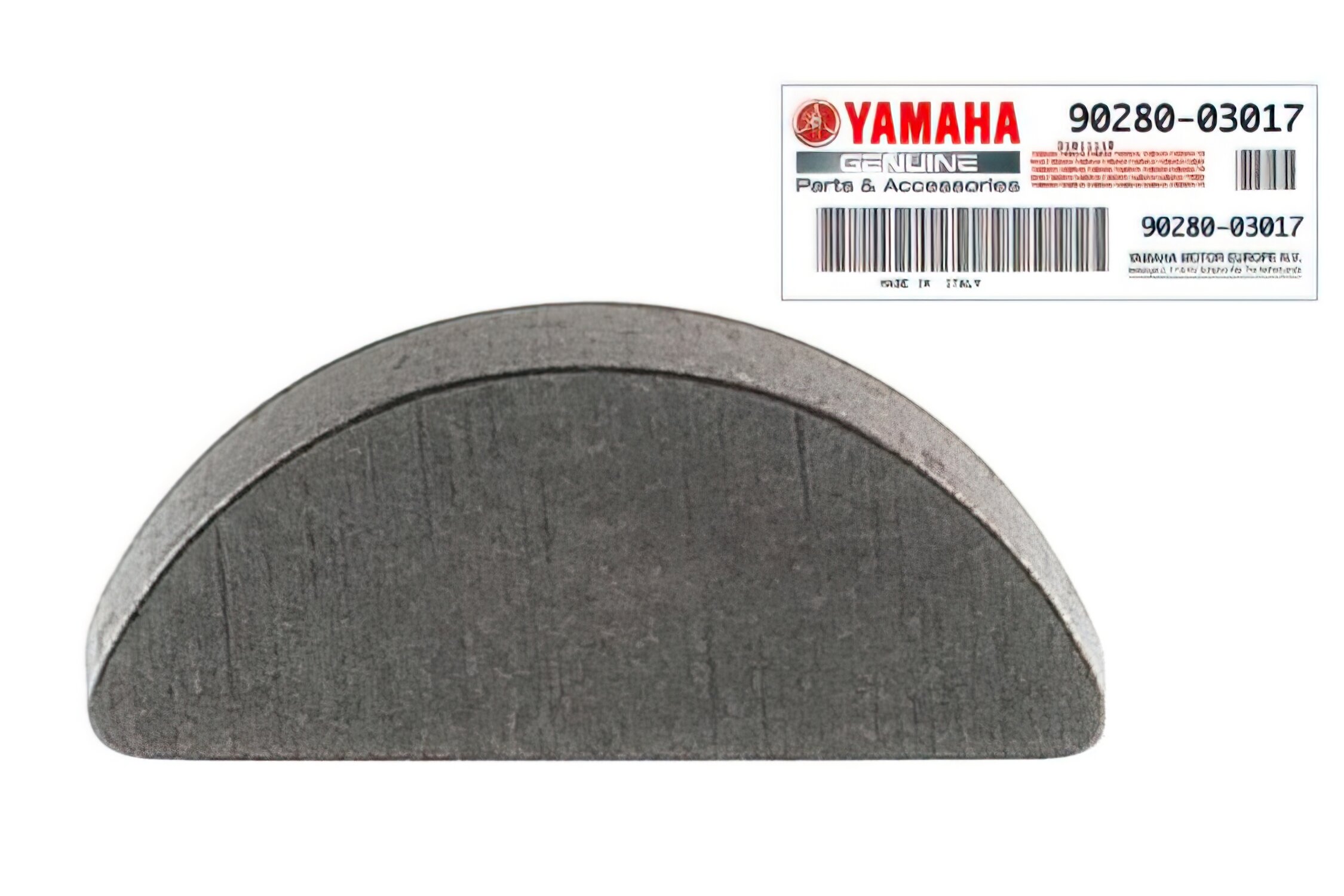

Embiellage - Piston

Retrouvez les pièces détachées de votre embiellage d'origine MBK.

Sur le schéma vous retrouvez une pièce avec un numéro qui vous informera dans le déroulant ci-dessous.

1. Vilebrequin

2. Clavette

3. Roulement de vilebrequin (x2)

4. Joint spy

5. Joint spy

6. Bague

7. Piston complet

8. Axe piston D10

9. Paire de segment

10. Circlips (x2)

11. Roulement piston D10

Pompe à huile MBK

Retrouvez les pièces détachées de votre pompe à huile d'origine MBK.

Sur le schéma vous retrouvez une pièce avec un numéro qui vous informera dans le déroulant ci-dessous.

1. Pompe a huile

2. Vis

3. Joint

4. Joint torique

5. Pignon

6. Goupille

7. Clips

8. Durite L:310mm

9. Collier (x2)

10. Durite

11. Collier

12. Pignon entraineur

13. Goupille

14. Circlips (x2)

15. Vis

16. Couvercle

17. Passe fils

18. Passe fils

19. Vis '(x2)

20. Collier



Clapet - Filtre

Retrouvez les pièces détachées de votre admission d'origine MBK.

Sur le schéma vous retrouvez une pièce avec un numéro qui vous informera le déroulant si dessous.

1. Clapet complet

2. Joint clapet

3. Pipe admission

4. Vis (x2)

5. Vis (x2)

6. Collier

7. Collier

8. Boite air complet

9. Couvercle

10. Couvercle 2

11. Conduit

12. Mousse filtre

13. Joint

14. Raccord

15. Vis (x3)

16. Bague (x2)

17. Joint (x2)

18. Vis (x2)

19. Rondelle (x2)



Haut moteur liquide

Retrouvez les pièces détachées de votre haut moteur d'origine MBK a refroidissement par eau (liquide) .

Sur le schéma vous retrouvez une pièce avec un numéro qui vous informera dans le déroulant ci-dessous.

1. Culasse

2. Joint contour culasse

3. Joint plot culasse

4. Bougie NBK BR8HS

5. Cylindre piston

6. Joint embase

7. Goujon

8. Écrou culasse (x4)

9. Thermostat

10. Vis (x2)

11. Durite (x2)

12. Clips (x4)

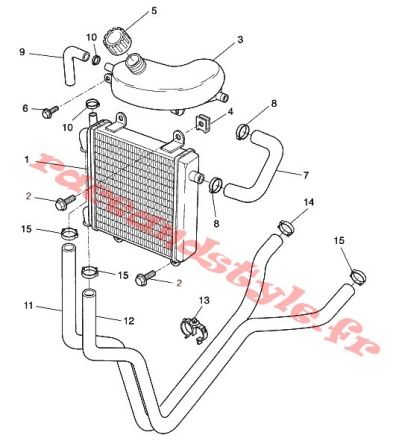

Radiateur

Retrouvez les pièces détachées de votre radiateur d'origine MBK .

Sur le schéma vous retrouvez une pièce avec un numéro qui vous informera dans le déroulant ci-dessous.

1. Radiateur

2. Vis fixation (x4)

3. Vis expansion

4. Agrafe

5. Bouchon de vase

6. Vis fixation vase

7. Durite

8. Collier

9. Durite

10. Collier

11. Durite

12; Durite

13. Fixation durite (x2)

14. Collier

15. Collier (x3)
