L'admission, les clapets

Écrit par
Le 23 Décembre 2011 à 00:27
Pour achever la présentation de l'admission et de la carburation voici une synthèse sur les clapets et bases techniques nécessaires pour mobcustomiser

Les différents types de lamelles pour scooters

- Lamelles en "tôle", très peut utilisé sur scooter


- Lamelles en fibre de verre, utilisé sur l'origine principalement, assez souple tout en restant épaisse, ce qui les rend assez solide.


- Lamelles carbone, vendue par les différents accessoiristes du marché, elles sont vendues en plusieurs épaisseurs. Cela permet d'adapter l'épaisseur au régime voulu. Elles sont plus fines que les lamelles en fibre de verre pour une même dureté, ce qui les rend églalement plus fragiles.

Principe de base pour le choix d'une épaisseur de lamelle

On retiendra quelques propriétés fonctions des caractéristiques des lamelles.
- Plus une lamelle est fine, plus elle est faite pour s'accorder à un régime faible et inversement.
Il faut trouver le bon compromis pour garder une lamelle assez fine pour éviter les pertes de charge et assez épaisses pour éviter qu'elles n'entrent en résonance. Cela la fragilise et limite en plus les haut régimes. Elle finira par casser.

- Une lamelle fine donnera donc plus de reprise à bas et mis régime alors qu'une lamelle épaisse faforisera les plus haut régime en rendant la carburation plus régulière.

- Au final, ce choix d'épaisseur est une affaire de compromis et surtout de comportement recherché..

- Les lamelles de ~0.3mm sont généralement préconnisées pour des moteurs de 50 cc.

_ Celles de ~0.35mm plutôt pour les 70cc.

_ et les ~0.4mm sur les moteur les plus poussé dévellopant de très forte puissances et très haut dans les tours.

Bien sûr, ces valeurs ne sont indiquées qu'à titre d'exemple et peuvent donc varier suivant les configurations moteur.

Les différents types de clapets

On peut trouver 3 types de clapets :

Les clapets plats

Les clapets "plats" montés sur Minarelli vertical et Peugeot par exemple. Peu de modifications peuvent y être apportées, à par un changement de lamelles et de butée.

Les clapets simple toit

- Les clapets simple toit (V) monté sur Piaggio et Minarelli horizontal par exemple.

En plus d'un changement possible de lamelles et de butée, un diffuseur peut y être ajouté pour améliorer le passage des gaz (à droite de la photo ci-dessous).

Les clapets simple toit peuvent adopter plusieurs formes, soit en simple "V" comme la plupart des marques le font.

Ou avec un bout arrondi comme certaines MVT, Hebo, Lomat, ...

Les clapet double toit (V-Force)

Les clapets double toit (W) de type V force permettent de poser plusieurs épaisseurs de lamelles différentes, ce qui augmente la plage d'utilisation.



Sur ces 3 types de clapets, le revêtement du support peut être différent, aluminium, plastique, téflon, vulcanisé, vuiton, cahoutchouté, etc.
Les revêtements plus mous (vulcanisé / vuiton / cahoutchoutés) permettent de limiter l'effet de résonance de la lamelle en amortissant ça repose, et donc d'augmenter sa durée de vie.

Sur les clapets plats et simple toit, il est possible de faire un montage "BOYESEN" qui consiste à poser une lamelle épaisse percée d'un trou assez gros contre le support et de superposer une lamelle plus fine par dessus, de manière à vienir boucher ce trou.
Cela permettrait de bénéficier de plus de couple à bas régime grâce à la lamelle fine sans limiter le haut régime grâce à la lamelle plus épaisse.
Les performances gagnées serraient assez bonnes sur les clapets plats d'après certain dires, et équivalent aux V force sur des clapets simple toit.

Pour en savoir plus et suivre la discussion sur ce sujet sur le forum.

Vous avez aimé cet article ?

Votez pour cet article
(aucun vote)
6,8 kVues
0
Vote
Partager
2 commentaires ajouter un commentaire
stalker777 Le 03 Janvier 2016 à 01:39
salut, question bête sa sert a quoi un clapet ?et quand il est a changé,ces quoi le symptôme? j' apprend petit a petit. je suis sur stalker girela.
stalker777 Le 03 Janvier 2016 à 01:41
autre question, j' ais 3 stalker, je constate que sur un la pipe et en plastique et les autre en métal, c' est mieux non?

Top produits du moment

Clapet Barikit BRK Fibre Renforcée Minarelli Horizontal AC/LC
Clapet Barikit BRK Fibre Renforcée Minarelli Horizontal AC/LC
Altec Racing
32,00 €
Ports : 8,00 €
Clapet Barikit BRK Fibre Renforcée Piaggio AC/LC
Clapet Barikit BRK Racing Carbone Minarelli Horizontal AC/LC
Câble de compteur mécanique Peugeot Jetforce
Gants de mécanique Original Mechanix Wear
Relais STR8 clignotants mécanique à led's
Câble de compteur mécanique Peugeot Jetforce

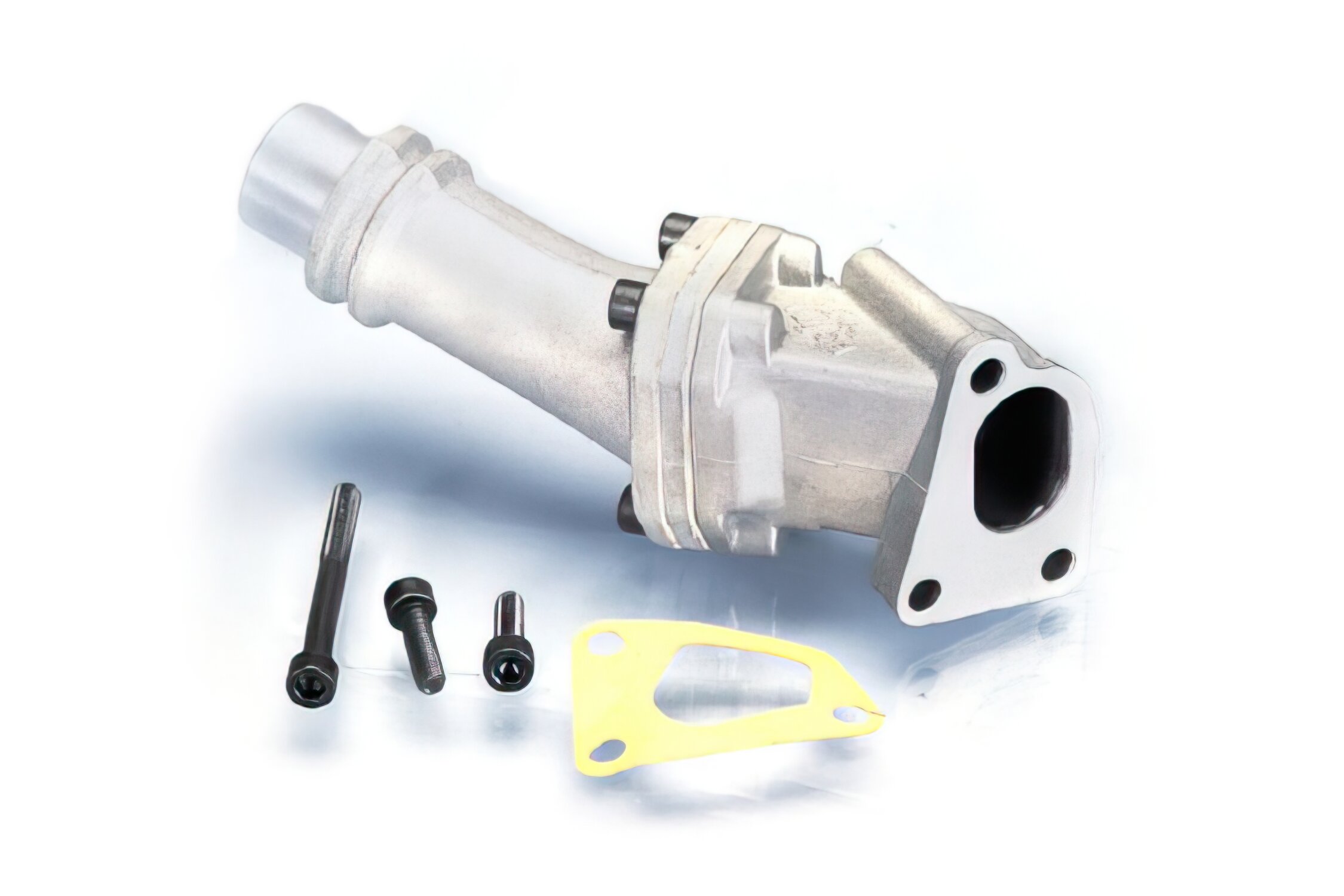

Admission complète MVT Adaptable Derbi ?26-28

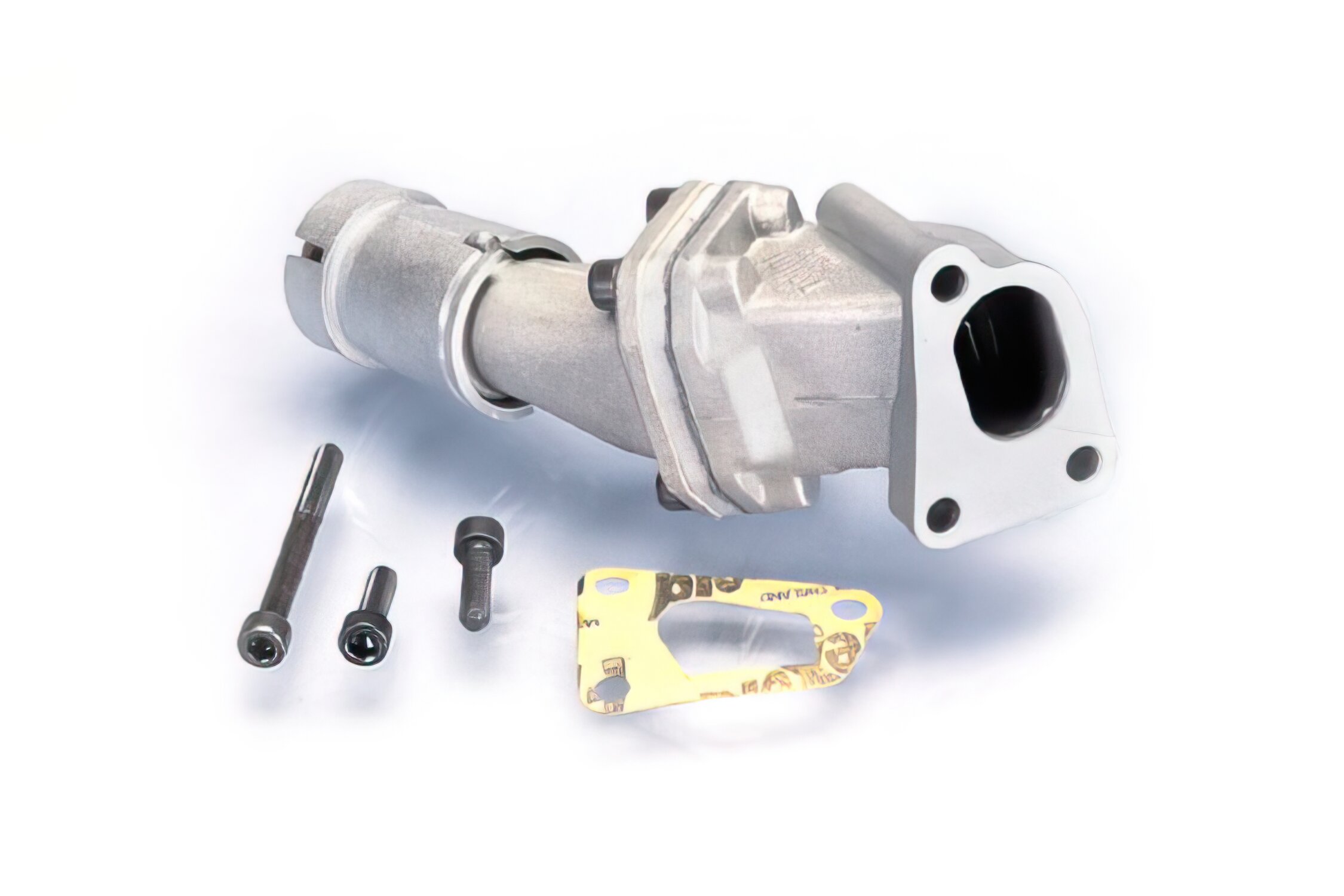

Admission complète MVT Adaptable Minarelli Am6 ?26-28
