Schéma technique du moteur scooter Minarelli

Écrit par
Le 20 Juin 2012 à 22:31
Schémas en coupe des composants d'un moteur Minarelli vertical. Cela pourra vous aider avant de démonter son vilebrequin, cylindre, carter, allumage.

Vue éclatée bas moteur Minarelli vertical

1- Vis

2- Fourchette

3- Vis allène

4- Carter moteur (bloc moteur)

5- Détrompeur

6- Clavette

7- Silent-bloc amortisseur

8- Circlips

9- Roulement

10- Joints spy

11- Trop plein d'huile de transmission

12- Soutien de machoire de frein à tambour

13- Rondelle

14- Ecrou

15- Bouchon de remplissage d'huile de transmission

16- Rondelle d'étanchéité

17- Axe

18- Roulement

Schéma en coupe du vilebrequin

1- Joint spy de vilebrequin (coté allumage)

2- Roulements de vilebrequin

3- Ensemble vilebrequin

4- Joint spy de vilebrequin (coté variateur)

5- Bague

6- Cage à aiguilles

7- Ensemble bielle

8- Roulements et joints spy (à l'achat)

9- Clavette

Vue éclatée cylindre, piston

1- Goujon

2- Axe de piston

3- Circlips du piston

4- Segments

5- Ensemble piston

6- Joint d'embase (carton ou papier)

7- Ensemble cylindre piston

8- Joint de culasse (alu ou torique)

9- Culasse

10- Cache cylindre

11- Ecrou de goujon

12- Vis de fixation du cache cylindre

13- Pièces a l'achat

14- Bougie

Vue éclatée carter de kick et transmission

1- Détrompeur

2- Joint de carter de transmission

3- Carter de transmission

4- Vis de carter de transmission (vis allen longue)

5- Vis de carter de transmission (vis allen courte)

6- Carter de kick

7- Joint de carter de kick

8- Ressort de rappelle de kick

9- Douille du pignon de kick

10- Circlips

11- Rondelle

12- Pignon de kick

13- Clips

14- Rochet de kick

15- Axe

16- Support câble de frein arrière

Vue eclatée coté allumage d'origine

1- Turbine de refroidissement

2- Rondelle

3- Rotor

4- Stator

5- Bobine d'allumage

6- Capteur

7- Platine

8- Rondelle

9- Joint de carter de la pompe a huile

10- Aspiration d'huile

11- Refoulement d'huile

12- Collier

13- Pompe à huile

14- Joint torique

15- Circlips

16- Vis sans fin

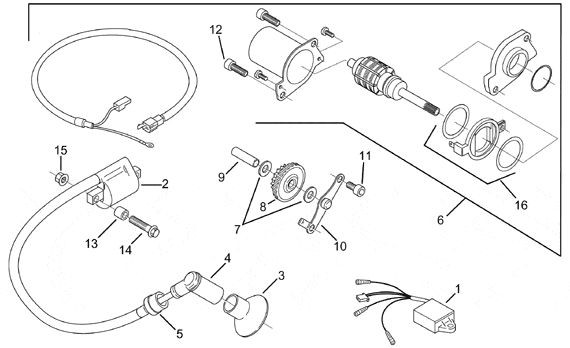

Vue éclatée démarreur et bobine d'allumage

1- Bloc CDI

2- Bobine haute tension d'allumage

3- Cache antiparasite (avec ou sans olive)

4- Antiparasite

5- Joint d'étanchéité de l'antiparasite

6- Ensemble démarreur

7- Rondelles

8- Pignon de démarreur

9- Axe de pignon

10- Soutient les engrenages du démarreur sur le bas moteur

11- Vis de fixation

12- Vis de fixation du démarreur sur le bas moteur (le neutre)

13- Entretoise

14- Vis de fixation de la bobine haute tension d'allumage (la masse)

15- Ecrou de fixation

16- Charbon entouré de 2 joints.

Vue du bloc et de l'entrainement démarreur

1- Bague

2- Rondelle

3- Cage à aiguille

4- Grand pignon

5- Entretoise

6- Embrayage du démarreur

7- Soutien les engrenages du démarreur sur le bas moteur

8- Axe

9- Rondelles

10- Petit pignon

11- Joint torique

12- Bloc démarreur

Vue éclatée du variateur

1- Ecrou

2- Rondelle

3- Etoile

4- Joue fixe ventillée

5- Bague

6- Canon

7- Courroie

8- Bague

9- Flasque mobile

10- Circlips

11- Galets

12- Flasque fixe

13- Entretoise

Vue éclatée de l'embrayage, correcteur de couple

1- Joint spy

2- Poulie

3- Pion correcteur

4- Rondelle

5- Correcteur

6- Joint torique (x2)

7- Guide de ressort

8- Ressort de pousée

9- Ressort d'embrayage

10- Embrayage

11- Ecrou d'embrayage

12- Cloche d'embrayage

13- Ecrou de fixation de la cloche d'embrayage

14- Rondelle

Vue éclatée d'un carburateur

1- Plaque de fixation

2- Plaque de maintient

3- Ressort de rappel de l'accelérateur

4- Aiguille

5- Boisseau d'accelérateur

6- Ressort de rappel du starter

7- Boisseau du starter

8- Vis de richesse

9- Vis de ralenti

10- Gicleur de ralenti

11- Diffuseur

12- Pointeau

13- Gicleur principal

14- Axe

15- Flotteur

16- Joint de cuve

17- Cuve

18- Vis de purge

Schéma de l'élément éléctrique

1- Néman

2- Régulateur

3- Klaxon

4- Relai clignotant

Schéma de l'élément électrique arri&e

1- Faisceau éléctrique

2- Sonde de niveau d'essence

3- Bobine haute tension d'allumage

4- Relais de démarreur

5- Batterie 12 V

6- CDI

7- Sonde de niveau d'huile

Schéma électrique de booster

Voici les données constructeur concernant les branchements électriques de votre scooter type Minarelli vertical.

Vous avez aimé cet article ?

Votez pour cet article
(5 votes, moyenne : 5,0 / 5)
165,8 kVues
0
Vote
Partager
4 commentaires ajouter un commentaire
Sponge18 Le 10 Juillet 2012 à 19:46
Super boulot ! Ca ma aidé pour pas mal de truc wink.gif
Sessio Le 08 Avril 2013 à 22:59
Super bien
snarck54 Le 26 Août 2016 à 18:20
exelent !!!!!!!!!
taksha Le 17 Octobre 2016 à 09:57
Bonjour,
c'est un excellent travail que vous nous avez sorti là. Mais j'ai une question: en cas de changement de vilbrequin, il y des tas de marque disponible chez nous (powerspeed, doppler, twh, ruima...) mais avant d'en acheter, pourrais-je savoir la longueur de la course du piston d'origine (39mm,47mm...). Car les vilbrequin disponible à la vente proposent des courses allant jusqu'à 52mm.
Merci
