Comment changer son gicleur sur un scooter ?

Publié : Le 06 Septembre 2009 à 21:36
Écrit par
Article vu : 30 984 fois
Le gicleur est un des principales éléments de réglage de la carburation. Savoir démonter son carbu et changer le gicleur est essentiel.

Matériel pour le démontage

- tournevis plat
- tournevis cruciforme

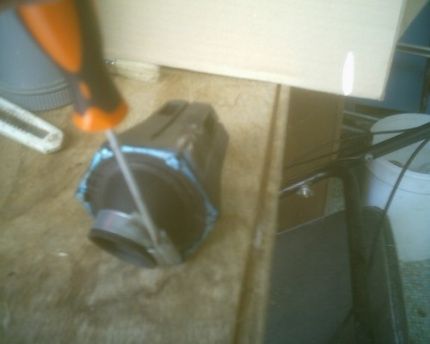

Etape 1 : démonter le filtre à air

Pour changer de gicleur, il faut démonter votre boite a aire d'origine ou votre cornet.

--

Etape 2 : démontage du carbu

- Après avoir dévisser le collier du cornet faite pareille pour le collier de la pipe .
- Puis désemboîter le carbu de la pipe.

Etape 3 : dévisser la cuve du carbu

Une fois le carbu déboîté de la pipe pour mieux accéder à la cuve, onpeut commencer à la dévisser. Elle tient avec 2 vis  il faut lesdévisser à l'aide d'un tournevis plat.

Un peu d'essence va alors couler car la cuve en est remplie.

Voici a quoi ressemble les 2 vises a dévisser pour accéder au gicleur.

Etape 4 : localisation du gicleur

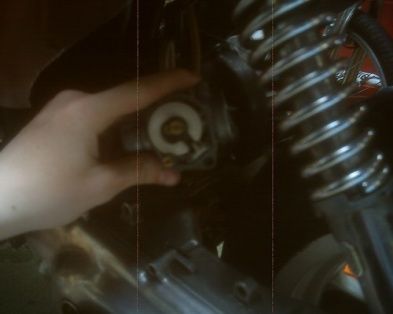

Puis  sans la cuve on peut voir une espèce de "rond" blanc en plastique qui tient au carbu, c'est le flotteur.

Au milieu de ce "rond" il y a une grosse vis dorée, c'est le fameux gicleur.
Pour le remplacer, il suffit de le dévisser et d'en mettre un autre que vous avez acheté dans un magasin (~2euros).

Sans ça donne ça :

Votre gicleur en

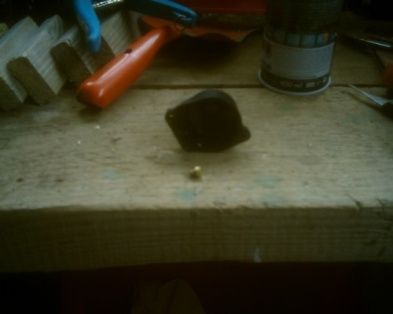

Voici a quoi ressemble votre cuve sur un carbu de 17.5 "en noire"
Votre gicleur en "dorée"

Etape 5 : remontage du gicleur

Ensuite il n'y a plus qu'à remonter la cuve, remettre le carburateur en place, serrer le collier de la pipe et du cornet.

Etape 6 : redémarrer le scooter

Pour redémarrer  si vous n'y arrivez pas du 1er coup de kick c'estnormal car il n'y a plus d'essence dans la cuve, il faudra doncplusieurs coups de kick en ouvrant la poignée des gaz avant que la cuvene soit assez remplie pour que votre scooter  démarre.

information
:
-une bougie blanche = risque de serrage ,ils vous faudra augmenter votre gicleur de 10 minimun.
-une bougie noire grasse = trop riche votre gicleur et trop gros ,diminuer de 5 en 5.
-une bougie marron claire = vos réglage son bon

Attention
a régler votre vise de richesse aussi. Bonne route  Sourire


Article rédigé par : spirite72
