Démonter un moteur de son cadre de scooter

Écrit par
Le 30 Décembre 2011 à 12:33
Ce tuto à été réalisé sur un peugeot TKR mais est valable pour tous les autres scooters. Pour parvenir à extraire le moteur il faudra démonter pas mal

Sortir son moteur de scooter

L'idéal pour réalisé cette opération est de démonter les carénages. Vous aurez plus d'espace et donc plus de facilité à démonter le moteur.

Liste du matériel nécessaire pour extraire son moteur

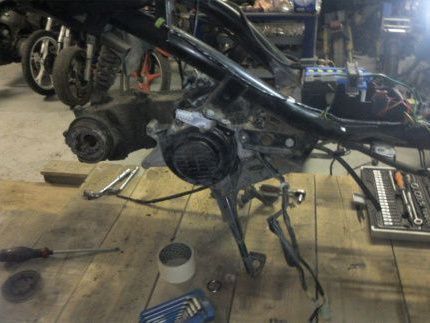

Il n'y a pas besoin d'un outillage spécifique. Prévoyez aussi quelque chose pour caler le scooter une fois le moteur démonté.

- Un coffret à cliquet ou
- Quelques clef plates et à pipe sont suffissantes
- Des chandelles par exemple (trépieds rouge sur la photo).

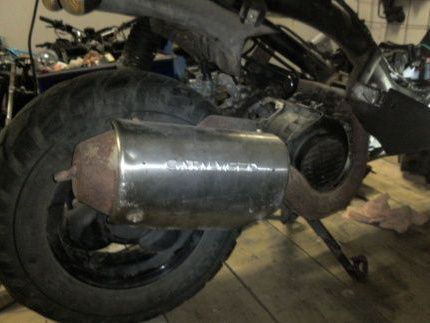

Premiere etape : Demonter le pot d'échappement

Sur certains moteurs, il est obligatoire de démonter le pot pour pouvoir sortir le moteur. C'est une question de quelques vis.

Article changer sa laine de roche.

Deuxième étape : Démonter la roue

Commencez par démonter la roue, ainsi que le câble de frein ou l'étrier suivant le système de freinage dont vous disposez.

Troisième étape : Démonter la suspension

Ensuite, démontez la suspension en dévissant la vis qui le tient au carter.

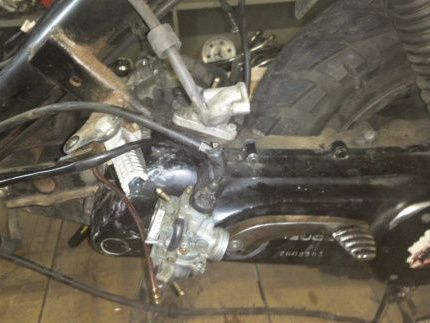

Quatrième étape : Démonter le carburateur

Cinquième étape : Débrancher l'allumage

Débrancher la prise de l'allumage qui ce trouve généralement sous le marche pied.

Sixième étape : Démonter l'axe de fixation

Maintenant que tous les compossants reliés entre le moteur et le reste du cadre sont retirés, il suffit de dévisser et de retirer l'axe qui maintient le moteur au cadre.

Le moteur est enfin démonté.

Le remontage

Pour le remontage, il n'y a pas de difficulté particulière.

Il suffit juste de procéder en sens inverse, à savoir.

  • Remonter l'axe
  • Remonter la prise d'allumage
  • Remonter le carbu
  • Remonter la suspension
  • Remonter la roue
  • Remonter le pot d'échappement
  • Et finir par les carénages

Vous avez aimé cet article ?

Votez pour cet article
(1 vote, moyenne : 5,0 / 5)
28,6 kVues
0
Vote
Partager
1 commentaire ajouter un commentaire
FrestyleX Le 03 Janvier 2012 à 09:50
aussi ne surtout pas oublier de regarde comment etait les fil et les durit !!
