Montage et Réglage du compteur TNT/KOSO sur Nitro/Aerox

Écrit par
Le 07 Décembre 2010 à 22:10
Mobcustom comptera désormais avec un tuto pour monter un compteur TNT/KOSO sur Nitro et Aerox

Comment monter et réglé un compteur TNT/Koso...

Bonjour, bonsoir, à tous les membres de Mobcustom. J'ai décidé de faire un tuto pour monter un compteur TNT/KOSO sur Nitro et Aerox, puisque cela faisait défaut. Il s'agit de réaliser le bon branchement. Une petite explication s'impose.

Connaître la signification des fils en fonction de leur couleur

Il y a donc 9 fils sur la prise compteur du Nitro avec les significations suivantes :
- Vert = Cligno 1
- Brun foncé = Cligno 2
- Jaune = Grand phare
- Bleu/rouge = Température
- Rouge/jaune = Voyant d'huile
- Gris = Huile
- Vert pomme = Essence
- Noir = Batterie (-)
- Brun clair = Batterie (+)

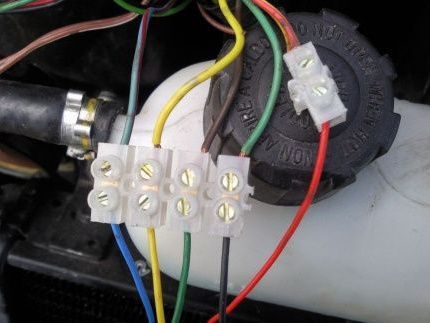

Pour leur branchement, procéder comme sur la photo des branchements ci-dessous :

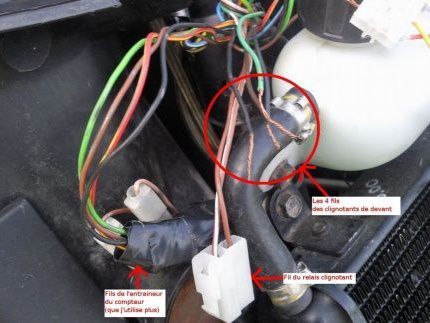

Branchement du relais de clignotant

On peut y voir le relais de clignotant débranché, les fils des clignotants débranché (c'est pour mes clignotants de gouttes d'eau) et la prise de l'entraineur du compteur qui me sert plus à rien puisque j'ai la sonde.

Première étape : Brancher la prise à 5 fils

- Noir avec Vert (le vert le plus foncé)
- Vert avec Brun foncé ( ou marron)
- Jaune avec Jaune
- Bleu avec Bleu/rouge
- Rouge avec Rouge/jaune

Deuxième étape : Brancher la prise à 4 fils

- Rouge avec gris
- Jaune avec Vert pomme (le vert le plus clair)
- Vert avec Noir
- Noir avec Brun clair (ou orange très clair, presque rose)

Troisième étape : Brancher la prise à un fil

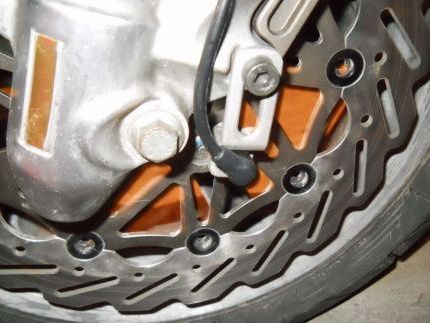

Voici un descriptif en photo pour le montage, Installer le compteur sur le guidon et démontez la face AV du scooter pour connecter les fils plus facilement et ainsi mettre le fil de la sonde.

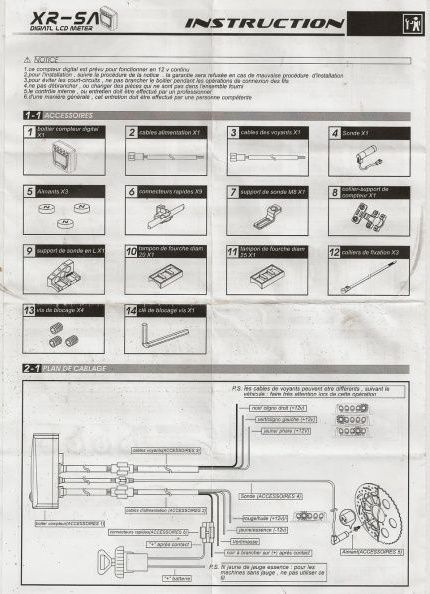

Documentation - 1ere page

Je mets aussi la notice du compteur en francais. Ce sont des pages scannés, donc cliquez pour mieux voir le contenu.

Documentation - 2eme page

Vous avez aimé cet article ?

Votez pour cet article
(8 votes, moyenne : 4,0 / 5)
100,9 kVues
0
Vote
Partager
7 commentaires ajouter un commentaire
pinpin Le 06 Novembre 2011 à 10:35
suite à cette intervention mes contacts stop de mes poignées de frein av et ar ne s'allume + et mon démareur ne lance plus le moteur, il ne démarre qu'avec le kiq autrement très bon matos et explication au top
CharlyJo49 Le 11 Novembre 2013 à 18:05
J'ai aussi se compteur mais il n'affiche plus la vitesse, je ne suis pas d'ou sa peut venir si quelqu?un peut m'aider sa
serai sympa wink.gif
Team booster Le 02 Mai 2014 à 22:10
Il n'affiche plus la vitesse peut etre parce que t'es trois aimant ne sont plus dans tes vis de fixation de ton disque avant il faut trois aimant d'affileer
dan30 Le 16 Juin 2015 à 11:21
Salut !

Tu les chope ou les fils qui faut branche ?
Faut couper la grosse fiche qui se branche au conpteur d'origine ? Et dans la grosse gaine il auras tout les fils nécessaire ?
jl67 Le 15 Août 2015 à 01:10
C'est pareil sur derbi drd?
