Savoir lire les références des bougies d'allumage

Écrit par
Le 05 Décembre 2011 à 10:55
Vous trouverez les explication sur les références des bougies d'allumage NGK pour vous y retrouver parmi le diamètre, l'indice de résistance et taille

Décoder les références de bougies d'allumage

Une référence de bougie NGK peut se présenter sous la forme : BP5ES-11. La référence n'évoque pas grand chose d'elle-même, mais qu'elle désigne un modèle bien particulier. Voici comment décoder ce type de référence de bougie d'allumage.

Pour lire ces références, retrouvez en pied d'article le tableau explicatif.

Premier caractère : diamètre du filetage

La première lettre située devant l'indice thermique indique le diamètre du filetage et donc de la taille de la clé à utiliser.
B, est l'indice pour un filetage de 14 mm et pour une clef de 21. C'est bien souvent le cas pour nos scooters 2 temps.

Deuxième caractère : résistance électrique

La deuxième lettre, si elle est présente, signifie que la bougie comporte une résistance R.

Troisième caractère : indice thermique

Le chiffre qui arrive ensuite indique l'indice thermique, plus il est élevé, plus la bougie dissipe facilement la chaleur.
La valeur varie de 2 à 13 chez NGK, et entre 7 et 11 généralement sur nos moteur suivant l'utilisation que l'on souhaite en avoir.

Quatrième caractère : longueur du filetage

La lettre qui suit indique la longueur du filetage.
H désigne un culot court de 12.7 mm et E un culot long de 19 mm.

Cinquième caractère : type de construction de la bougie

La lettre suivante donne des informations sur les caractéristiques spécifiques de conception de la bougie d'allumage.
S désigne en général une électrode centrale à noyau en cuivre, VX pour en platine et IX en iridium.

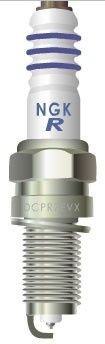

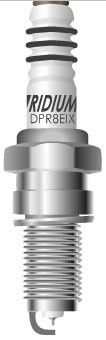

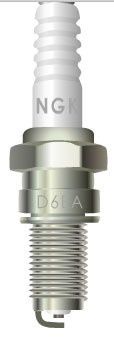

Illustrations : image 1 iridium, image 2 platine, image 3 standard.

Sixième caractère : l'écartement entre les &

Les chiffres placés en dernier, s'il y en a, correspondent à l'écartement entre les électrodes.
Si non présents, c'est qu'il s'agit de la valeur standard de 0.7 mm.

Une B9HVX est donc une bougie platine à un culot court de diamètre 14 mm et d'indice thermique de 9.

Sources

NGK



Pour en savoir plus et suivre la discussion sur ce sujet sur le forum.
